Définition du LOD dans le BIM
Que signifie LOD dans la construction ?
Dans la construction, LOD peut signifier Level of Development (Niveau de Développement) ou Level of Detail (Niveau de Détail). Ces deux termes sont souvent utilisés de manière interchangeable, mais dans le contexte de la Modélisation des Informations du Bâtiment (BIM), Level of Development (LOD) et Level of Detail sont des concepts distincts. Bien qu’ils soient tous deux liés à la progression d’un modèle BIM, ils ont des orientations différentes.
Quelle est la différence entre Level of Development et Level of Detail dans le BIM ?
Level of Development (Niveau de Développement) fait référence à l’exhaustivité et à la fiabilité des éléments du modèle et des données associées à différentes étapes du projet. Il s’agit de la précision et de la fiabilité des informations, de leur adéquation à la prise de décision et du niveau de confiance que les utilisateurs peuvent avoir dans le modèle.
D’autre part, Level of Detail (Niveau de Détail) concerne la complexité visuelle des éléments du modèle. Il se réfère au niveau de détail de la représentation graphique des éléments dans le modèle, plutôt qu’à l’exactitude ou à l’exhaustivité des données.
Essentiellement, Level of Development se concentre sur les données et les informations associées à un élément BIM, tandis que Level of Detail se concentre principalement sur la représentation visuelle de cet élément. Cependant, les deux sont interconnectés. Un niveau de développement élevé conduit souvent à un niveau élevé de clarté et de détail dans un modèle BIM.
Que signifie LOD – Level of Development dans la construction ?
Le concept de Level of Development (LOD) dans le BIM a des racines qui s’étendent au-delà de sa formalisation en 2008. Bien que l’American Institute of Architects (AIA) ait établi un système normalisé avec cinq niveaux distincts cette année-là, l’idée sous-jacente des niveaux de détail dans les modèles de construction existait bien avant cette définition officielle.
Level of Development (LOD) dans le BIM décrit les étapes de développement. Il s’agit d’un ensemble de spécifications qui permet aux experts de l’industrie AEC de documenter, de communiquer et de spécifier efficacement le contenu BIM (Building Information Modeling ou Modélisation des Informations du Bâtiment). Le LOD est défini comme une norme industrielle qui spécifie comment la géométrie 3D d’un modèle de bâtiment peut être affinée à différents niveaux de raffinement et est utilisé pour déterminer le niveau de service requis. Il reflète la mesure dans laquelle les différents membres de l’équipe peuvent compter sur les informations relatives à un élément spécifique.
Les étapes de développement sont spécifiquement conçues pour la conception, la visualisation 3D, les quantités de qualité construction, la planification, les estimations, le contrôle de la production sur site et la fabrication à différentes phases. La clarté de la visualisation offre une profondeur de modèle, indiquant dans quelle mesure et à quel niveau il faut se fier à l’élément d’un modèle.
Quels sont les avantages du LOD pour les projets BIM ?
Les avantages du LOD dans les projets BIM sont nombreux et significatifs. Tout d’abord, la mise en œuvre du LOD améliore la clarté et la cohérence de la communication du projet en définissant le niveau de détail inclus dans les livrables BIM (sorties de modèle) et la précision attendue à différentes étapes. Il sert de langage commun à toutes les parties prenantes, éliminant l’ambiguïté et favorisant une collaboration efficace.
Deuxièmement, le LOD fournit une approche structurée du développement de modèles. Il permet aux équipes de planifier et de suivre la progression des modèles BIM de manière méthodique. Cela se traduit par une meilleure gestion de projet et atténue le risque de retards de projet ou de dépassements de coûts.
De plus, le LOD contribue à une prise de décision améliorée. Grâce à des informations précises et fiables à chaque étape de développement, les parties prenantes peuvent prendre des décisions éclairées, des choix de conception à l’allocation des ressources.
Enfin, le LOD peut entraîner des améliorations de la qualité. En définissant le détail et la précision des éléments BIM, il garantit que les modèles sont adaptés à leurs objectifs. Cela se traduit par une production de meilleure qualité et réduit le besoin de révisions ou de corrections ultérieures.
En résumé, la mise en œuvre du LOD dans les projets BIM peut conduire à :
- Une communication et une collaboration améliorées
- Un développement de modèle structuré
- Une prise de décision éclairée
- Une qualité des résultats améliorée

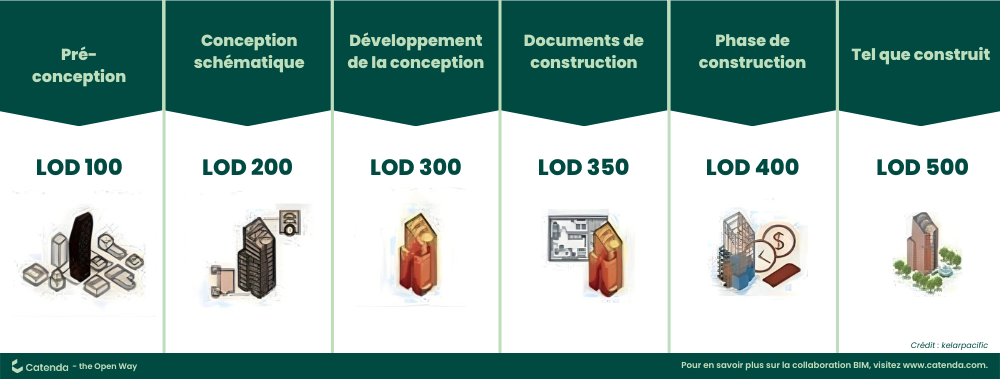

5 Différents Niveaux de Développement dans le BIM
Le LOD est exprimé en valeurs numériques allant de 100 à 500, chaque nombre représentant une étape spécifique du développement du projet. Les niveaux indiquent le degré d’exhaustivité des éléments du modèle et de leurs informations associées, de la conception conceptuelle à la construction et à l’exploitation réelles. Chaque niveau fournit un ensemble spécifique d’exigences pour la précision, le détail et la structure des données du modèle, permettant ainsi une gestion de projet efficace et une prise de décision éclairée.
Il est essentiel de comprendre que plus le nombre LOD est élevé, plus le niveau de détail et de précision des éléments BIM est important. Cette structure permet aux équipes de suivre et de définir les exigences LOD pour des éléments et des systèmes de construction spécifiques à différentes étapes, ce qui est essentiel pour la bonne exécution d’un projet de construction.
LOD 100 – Conceptuel / Avant-projet
C’est le niveau le plus élémentaire, représentant une représentation purement conceptuelle d’un élément de construction.
Dans ce LOD, le modèle 3D de la structure est créé pour afficher les informations à un niveau de base. Il se concentre sur la taille, la forme et l’emplacement général de l’élément avec un minimum de détails. La surface, la hauteur, le volume, la position et l’orientation sont tous des paramètres déterminés.
Les informations à ce stade sont principalement utilisées pour la planification de l’espace et les discussions de conception initiales.
LOD 200 – Conception schématique
Ce niveau fournit une géométrie plus généralisée de l’élément de construction.
L’élément de modèle est représenté graphiquement avec des quantités, une taille, une forme, un placement et une orientation approximatifs dans un modèle général. Il comprend également certaines propriétés essentielles comme le type de matériau.
Les éléments du modèle commencent à ressembler à leurs homologues réels, mais peuvent ne pas être totalement exacts. Les informations à ce stade sont utilisées pour le développement de la conception, les relevés de quantité (estimations approximatives) et la détection des conflits (identification des conflits potentiels entre les composants).
LOD 300 – Développement de la conception
Ce niveau représente une avancée significative, avec une géométrie détaillée avec des propriétés spécifiques.
L’origine du projet a été déterminée et l’élément du modèle a été positionné avec précision par rapport à l’origine du projet. L’élément du modèle est représenté graphiquement dans le modèle en tant que système, objet ou assemblage spécifique avec des informations telles que la quantité, la taille, la forme, le placement et l’orientation. De plus, des données non graphiques peuvent être ajoutées.
Les informations à ce stade sont cruciales pour la documentation de la construction (création de dessins et de spécifications), les relevés de quantité détaillés et la coordination avancée entre les disciplines (par exemple, les architectes, les ingénieurs).
LOD 350 – Documentation de la construction
Ce niveau s’appuie sur le LOD 300 en incorporant des détails supplémentaires spécifiquement à des fins de construction.
Le LOD 350 contient des détails et des éléments de modèle qui décrivent comment les éléments de construction interagissent avec divers systèmes et d’autres éléments de construction, ainsi que des images et des définitions écrites. Il peut inclure des informations spécifiques sur le produit, des détails sur le fabricant et des instructions d’assemblage.
Les informations à ce stade sont utilisées pour générer des dessins d’atelier détaillés, des processus de fabrication et la planification de la construction.
LOD 400 – Fabrication et assemblage
Ce niveau se concentre sur les composants spécifiques nécessaires à la fabrication et à l’assemblage des éléments de construction.
Le modèle d’élément est représenté sous forme d’assemblages spécifiques et contient des informations sur la fabrication, l’assemblage et des détails tels que les quantités, les tailles, les formes, les emplacements et l’orientation exacts. Des données non géométriques peuvent également être connectées aux pièces du modèle.
Les informations à ce stade sont utilisées pour la fabrication hors site (par exemple, les panneaux muraux préfabriqués) et les processus d’assemblage sur site.
LOD 500 – Modèles opérationnels/tel que construit
Ce niveau représente l’état final et achevé des composants du bâtiment tels que construits sur site.
L’élément est modélisé sous forme d’assemblages formés pour la maintenance et l’exploitation. Des informations non géométriques sont attachées aux éléments modélisés en plus de la taille, de la forme, de l’emplacement, de la quantité et de l’orientation réels et exacts. Il comprend toutes les informations capturées tout au long du cycle de vie du projet, ainsi que toutes les modifications apportées pendant la construction.
Les informations à ce stade sont utilisées pour la gestion des installations, les besoins de maintenance et la création d’un enregistrement de la construction réelle du bâtiment.
Points clés à retenir
Il est important de noter que :
- Les détails spécifiques inclus dans chaque niveau LOD peuvent varier en fonction des exigences du projet et de l’élément spécifique modélisé.
- Les logiciels BIM fournissent souvent des outils pour attribuer différents niveaux LOD à différents éléments d’un même modèle.
- L’utilisation efficace du LOD permet d’assurer une communication et une collaboration claires entre les parties prenantes du projet sur les définitions d’achèvement tout au long des phases de conception, de construction et d’exploitation du cycle de vie d’un bâtiment.
